Die Operationen
Alle acht Operationstypen mit Beispielen.
Im Auswahlfeld links jeder Operationszeile stehen acht Operationstypen zur Verfügung. Jede Operation liest aus einer Quelle und schreibt in ein Ziel — die jeweiligen Feldtypen beschreibt die Seite Quellen, Ziele & Bedingungen.
Attribut-Mapping ist ab dem Studio-Plan verfügbar.
Übersicht
| Operation | Was sie tut | Beispiel |
|---|---|---|
| Kopieren | Übernimmt einen Quellwert unverändert ins Ziel. | Name → Pset_Allg.Bauteilname |
| Umbenennen | Verschiebt eine Property in eine andere; die alte wird entfernt. | Pset_X.Reference → Pset_X.Kennung |
| Setzen (Konstante) | Schreibt einen festen Wert ins Ziel. | Wert Neu → Pset_WallCommon.Status |
| Teilstring | Übernimmt einen Ausschnitt (Start/Länge) des Quellwerts. | aus UG01 die ersten 2 Zeichen → UG |
| Kombinieren | Fügt mehrere Quellen mit einem Trenner zusammen. | Geschoss + _ + Name → UG01_W-12 |
| Berechnen | Rechnet Operanden von links nach rechts (+ − × ÷). | Länge × Höhe → Pset_Geo.Flaeche |
| Übersetzen | Ersetzt den Quellwert über eine Alias-Liste. | B25 → C20/25 |
| Aus Tabelle (Join) | Schlägt den Quellwert in einer hochgeladenen CSV nach. | Material → KBOB-GWP-Wert |
Berechnen
Mit Operand hinzufügen ergänzen Sie weitere Werte; zwischen je zwei Operanden wählen Sie das
Rechenzeichen +, −, × oder ÷. Unter Nachkommastellen legen Sie die Rundung fest. Das
Ergebnis wird als Text ins Ziel geschrieben.
Übersetzen (Alias-Liste)
Wählen Sie eine zuvor angelegte Alias-Liste. Unter Kein Treffer entscheiden Sie, was passiert, wenn der Wert nicht in der Liste steht: Wert behalten oder leeren. Alias-Listen verwalten Sie im Menüpunkt Mapping (siehe Vorlagen, Alias-Listen & Join-Tabellen).

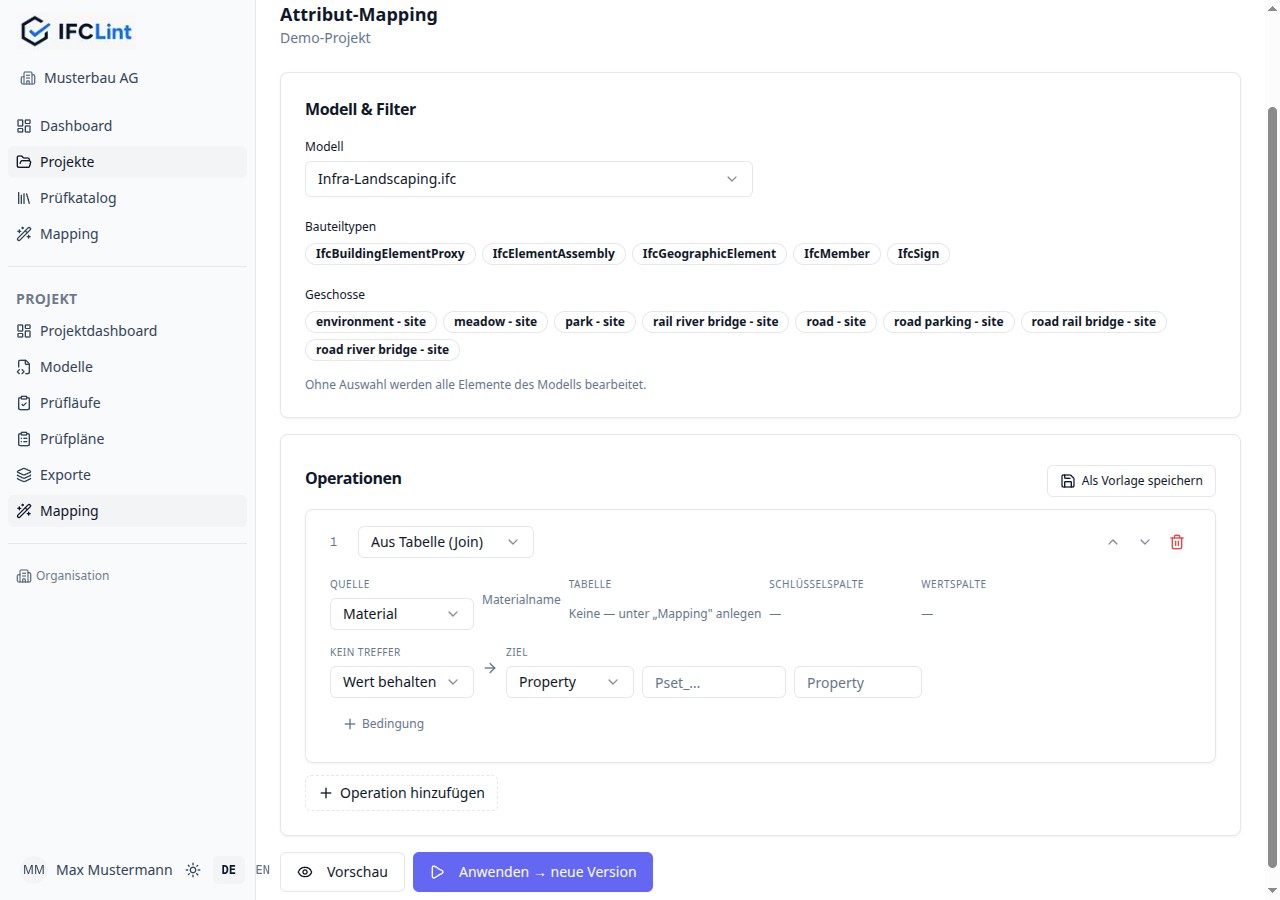

Aus Tabelle (Join)
So reichern Sie Ihr Modell aus einer externen CSV-Tabelle an — etwa mit Ökobilanzdaten:
- Wählen Sie die Quelle, deren Wert als Schlüssel dient (häufig Material).
- Wählen Sie die Tabelle (zuvor als Join-Tabelle hochgeladen).
- Geben Sie die Schlüsselspalte an, gegen die verglichen wird (z. B.
Material). - Geben Sie die Wertspalte an, deren Wert geschrieben wird (z. B.
GWP). - Legen Sie unter Kein Treffer fest: Wert behalten oder leeren.
- Wählen Sie das Ziel (z. B.
Pset_Eco.GWP).
Der Abgleich ist unabhängig von Groß-/Kleinschreibung. Brauchen Sie mehrere Spalten aus derselben Tabelle (z. B. GWP und PENRT), legen Sie einfach mehrere Join-Operationen auf dieselbe Tabelle an.
Jede Operation lässt sich an eine Bedingung knüpfen, sodass sie nur auf passende Elemente wirkt — siehe Quellen, Ziele & Bedingungen.
